威而信DTP-550A圓度儀

威而信DTP-550A圓度儀可測各種規則、不規則的環形工件的圓度、圓柱度、錐度、直徑、直線度、同心度、同軸度、平面度、平行度、垂直度、跳動量、頻譜分析、波高分析、偏心......

品牌：威而信

價格：根據配置詳細報價

全國熱線

13889943666

產品簡介
product presentation

產品概述
product presentation

　　圓度儀可測各種規則、不規則的環形工件的圓度、圓柱度、錐度、直徑、直線度、同心度、同軸度、平面度、平行度、垂直度、跳動量、頻譜分析、波高分析、偏心、缺口剔除、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)等。

　　圓度儀評定方式(4種)：最小區域法、最小二乘法、最小外接圓法、最大內切圓

　　圓度儀濾波檔位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、

　　圓度儀濾波形式：高斯(ISO標準)、2RC

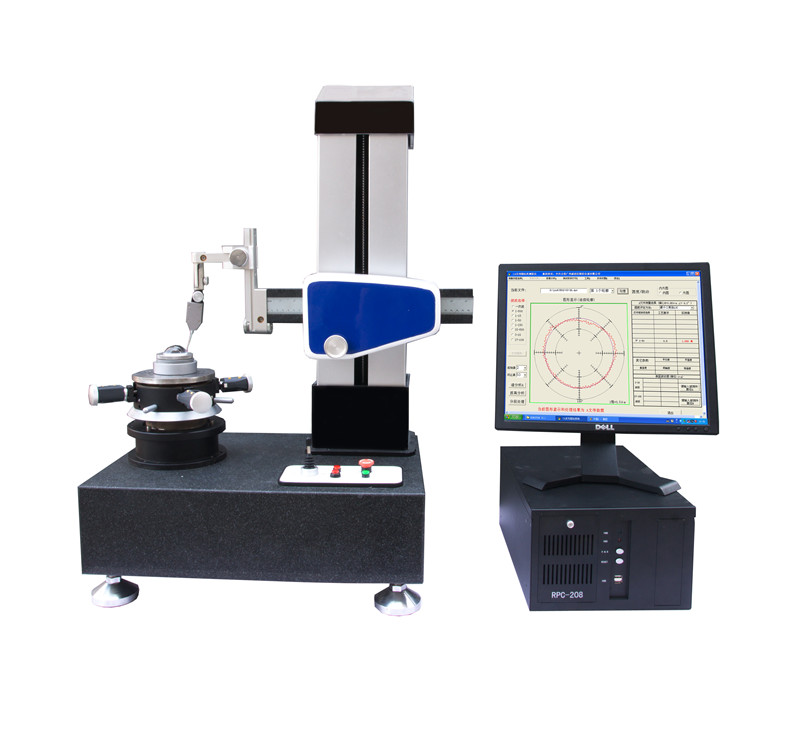

產品圖片

PRODUCT DISPLAY

技術參數
technical parameter

測量項目	圓度，同心度，同軸度，垂直度，跳動量，平面度，平行度，缺口剔除，波紋度，頻譜分析，波高分析，諧波分析
主軸徑向誤差 H=到工作臺高度	±(0.03+5H/ 10000)μm
主軸軸向誤差 X=到主軸中心距離	±(0.03+6X/10000)μm
臺面直徑	220mm
調整范圍	調偏心±2mm ; 調水平±1°
回轉直徑	400mm
承載重量	40Kg
旋轉速度	0-12轉/分
量程	500μm (半徑差)
分辨率	0.005μm
測針形狀	2mm寶石球測頭（有更多直徑可選擇）
測力	1-12g
水平距離	180mm
移動速度	0.5-6mm/s或手動
大測量直徑	400mm
大測量高度	400mm
大測量深度	使用標準探針:100mm（孔徑小于36mm時）非標支架大可測300mm (孔徑大于36mm（選配）
數據采集	3600點/周（國際通用）
放大倍率	20萬倍自動
評定方法	LSC（小二乘法）、 MZC（小區域法）、 MIC（大內切圓法）、 MCC（小外接圓法）
濾波值	1upr,1-15upr,1-50upr,1-150upr,1-500upr
頻譜分析	圓度儀分析不同頻率成分的幅值
異常數據剔除	手動或自動剔除異常數據，如毛刺、孔及凸點等
文件管理	圓度儀測量數據自動保存，可刪除
數據打印	可選用單個或多個測量結果同頁打印模式
電源	220-240V AC, 50HZ，單獨地線；大功率消耗450W
壓縮空氣	純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上）
環境要求	工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源
